Erweiterungsmodule (4)

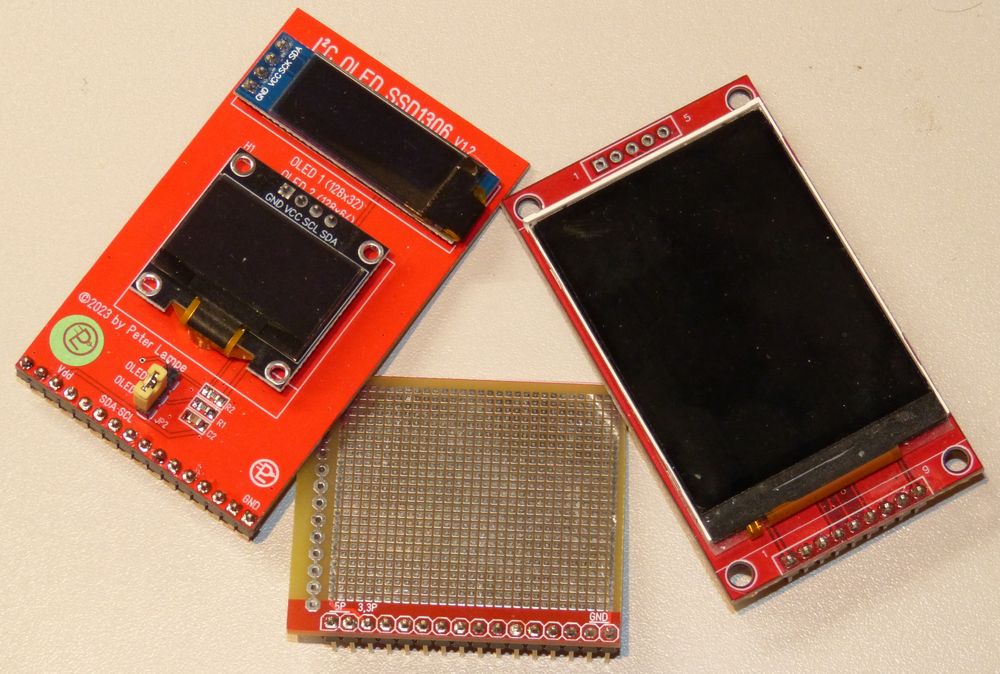

Der Erweiterungsport, auch als Expansion Port bezeichnet, war ursprünglich nur dafür gedacht, TFT-Displays einzustecken. Man kann aber auch beliebige eigene Aufbauten unter Verwendung des Erweiterungsports nutzen, um diese in das System einzubinden.
Er besteht aus einer zweireihigen Buchsenleiste (2×16 Pins). Dabei ist eine Reihe zum Einstecken der Module gedacht und die Andere zum Patchen der Anschlüsse. Unmittelbar vor dem Expansion Port ist der Power Port, mit den Systemspannungen und GND, angeordnet. Von hier aus erfolgt die Betriebsspannungsanbindung.
Die Designbedingungen für diese Erweiterungsmodule sind ziemlich einfach. Die Breite des PCBs ist durch die 16polige Stiftleiste vorgegeben und beträgt 40,64mm. Die maximale Länge wird durch den Anschlag am LCD-Display begrenzt und beträgt 68mm. Die einreihige Stiftleiste, ist an einem Rand des PCBs zu platzieren.
Ein 3D-Kunststoffteil auf dem MCU-Butler stellt sicher, dass das Modul wagerecht aufliegen und schnell gewechselt werden kann.

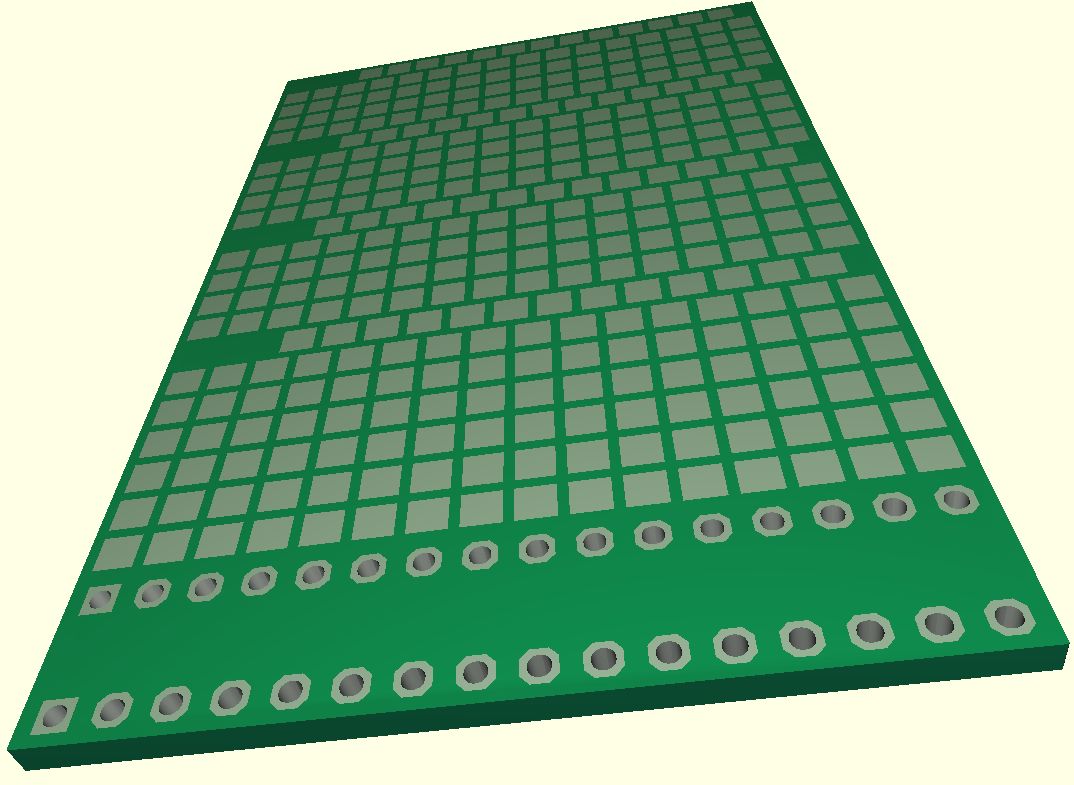

Das einfachste aber sehr nützliche Erweiterungsmodul ist diese Universalleiterplatte für SMD-Bauelement. Sie besteht nur aus SMD-Pads, die teilweise verbunden sind aber bei Bedarf mit einem Cutter aufgetrennt werden können. Des Weiteren sind manche Reihen versetzt angeordnet. Das ermöglicht das Einlöten von SOT23-Gehäusen.
Für Aufbauten mit Durchsteckbauelementen kann man natürlich auch gängige Streifen- oder Lötpunkleiterplatte verwenden, die man sich passend zuschneidet.

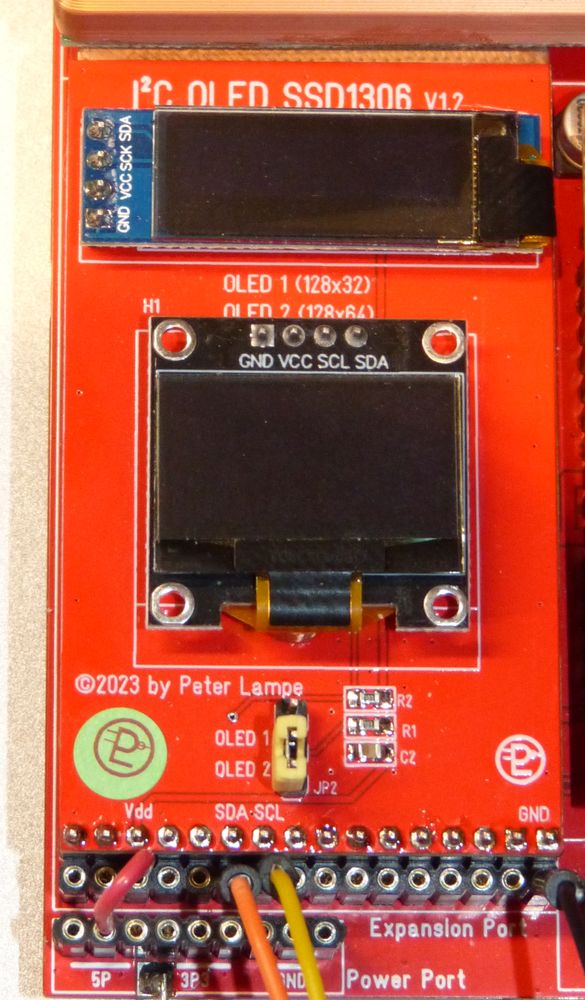

Hier handelt es sich um ein Erweiterungsboard mit dem beliebten SSD1306-Display. Diese gibt es mit einer Auflösung von 128×32 und 128×64. Beide finden auf der Platine Platz. Mittels Jumper kann man auswählen, welches Display genutzt werden soll. Das Board kann sowohl mit 3,3V als auch mit 5V vom Power Port gepatcht werden. Die Signalpegel betragen immer 3,3V. Die Ansteuerung erfolgt über den I²C-Bus oder direkt von den entsprechenden MCU-Anschlüssen.

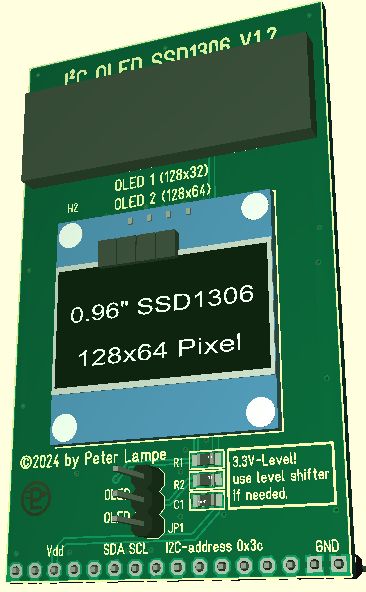

Hier ist noch zu beachten, dass es von dem großen Display verschiedene Anschlussvarianten gibt! GND und Vcc sind manchmal vertauscht. Deshalb sind die „richtigen“ Betriebsspannungsanschlüsse über die passenden Lötbrücken vorzunehmen!
